產品說明：
Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥：手動、內螺紋連接、明桿楔式單閘板，Z11H 閥座密封面材料為 Cr13 系不銹鋼、Z11Y 閥座密封面材料為硬質合金，公稱壓力 PN25~PN160，閥體材料為碳素鋼（Z11H-25~63 Z11Y-25~160）、鍛鋼（Z11H-100~160）、鉻鉬鋼（Z11Y-25I~63I）、鉻鎳鈦不銹鋼（Z11Y-25P~160P）的閘閥。
產品性能參數：
Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥主要性能參數 型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質 Z11H-25 25 2.5 ≤425 水、蒸汽、油品 Z11H-40 40 4.0 Z11H-63 63 6.3 Z11H-100 100 10 ≤450 Z11H-160 160 16 Z11Y-25 25 2.5 ≤425 水、蒸汽、油品 Z11Y-40 40 4.0 Z11Y-63 63 6.3 Z11Y-100 100 10 Z11Y-160 160 16 Z11Y-25I 25 2.5 ≤550 蒸汽、油品 Z11Y-40I 40 4.0 Z11Y-63I 63 6.3 Z11Y-25P 25 2.5 ≤150 弱腐蝕性介質 Z11Y-40P 40 4.0 Z11Y-63P 63 6.3 Z11Y-100P 100 10.0 Z11Y-160P 160 16.0 產品零件材料：
Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥主要零件材料 型號 材料 閥體、閥蓋、閘板 閘桿 密封面 填料 Z11H-25 碳素鋼 鉻不銹鋼 鉻不銹鋼或碳鋼堆焊硬質合金 石棉石墨或柔性石墨 Z11H-40 Z11H-63 Z11H-100 鍛鋼 鍛鋼 鉻不銹鋼 - Z11H-160 Z11Y-25 碳素鋼 鉻不銹鋼 鉻不銹鋼或碳鋼堆焊硬質合金 石棉石墨或柔性石墨 Z11Y-40 Z11Y-63 Z11Y-100 Z11Y-160 Z11Y-25I 鉻鉬鋼 耐熱鋼或鉻不銹鋼 鉻鉬鋼堆焊硬質合金 石棉石墨或柔性石墨 Z11Y-40I Z11Y-63I Z11Y-25P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦鋼堆焊硬質合金 柔性石墨或聚四氟 Z11Y-40P Z11Y-63P Z11Y-100P Z11Y-160P 產品訂貨須知：
一、①鋼制內螺紋楔式閘閥產品名稱與型號②鋼制內螺紋楔式閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的鋼制內螺紋楔式閘閥閥型號，請按鋼制內螺紋楔式閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://ady88.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

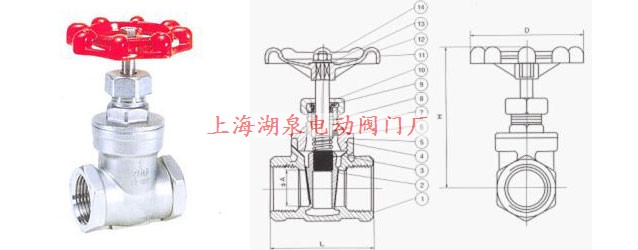

產品外形及結構尺寸：
Z11H PN25~PN63 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm) DN Rc / in L D H H1 D0 重量/ kg 15 Rc ½ 90 34 208 229 120 3.5 20 Rc ¾ 100 44 244 275 140 5.7 25 Rc 1 110 48 261 296 160 6.9 32 Rc 1¼ 120 56 270 310 160 8.5 40 Rc 1½ 135 64 304 352 200 12.3 50 Rc 2 155 75 318 377 240 30 Z11Y PN25~PN160 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm) DN Rc / in L D H H1 D0 重量 / kg 15 Rc ½ 80 34 142 155 100 1.9 20 Rc ¾ 90 40 145 160 100 2.0 25 Rc 1 100 50 164 186 120 3.3 32 Rc 1¼ 120 58 187 216 140 4.8 40 Rc 1½ 130 66 215 250 160 6.7 50 Rc 2 140 78 244 276 180 9.6
